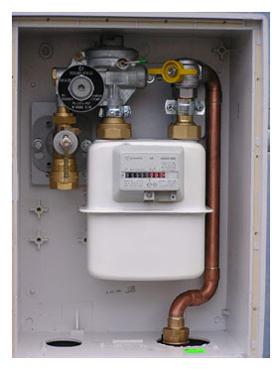

Domovní přípojka S2300



Domovní přípojka typ S 2300 s kompletní montáží pro plynoměr.  Materiál: termoplast, mrazu a vodě odolný.



Skříňka rozměr:  485x350x197mm

Sokl rozměr:  525x350x197mm

Barva šedá nebo béžová.

Regulátor MESURA B6 typ "U"

Úchyt "U" a výstupní armatura

Použití : a) do niky obvodového zdiva (lze dodat i samostatná dvířka s rámem)

             b) na zděný základ v oplocení, na hranici pozemku, bez nutnosti obezdění

             c) na základový podstavec, který lze přiobjednat, opět bez nutnosti obezdění

Skříňka S 2300 je levným a komplexním řešením Vaší domovní přípojky.

Domovní přípojka S 300

Domovní přípojka typ S 300 s kompletní montáží pro plynoměr.



Skříňka rozměr:  526x536x205mm

Sokl rozměr:  605x536x205mm

Barva šedá

Instalační rám "H"

Propojovací trubka do regulátoru 3/4"

Regulátor MESURA typ B6 "U"

Výstupní flexi trubka s kulovým uzávěrem

Skříňka umožňuje montáž plynoměrů s roztečí 250 mm

Materiál: termoplast, mrazu a vodě odolný

Použití: a) do niky obvodového zdiva (lze dodat i samostatná dvířka s rámem)

            b) na zděný základ v oplocení, na hranici pozemku, bez nutnosti obezdění

            c) na základový plastový podstavec, který lze přiobjednat, opět bez nutnosti obezdění

Skříňka S 300 je levným a komplexním řešením Vaší domovní přípojky.

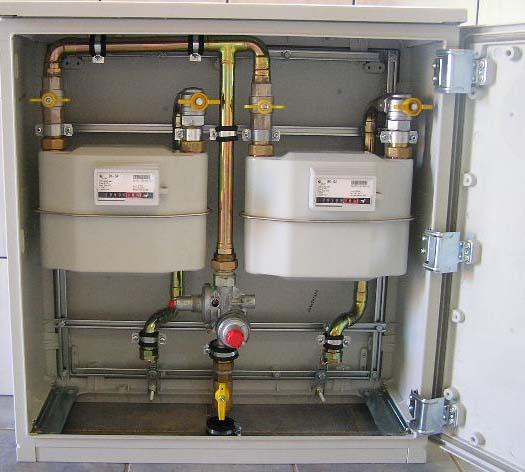

S 300 pro dva plynoměry

Domovní přípojka S 300 pro dva plynoměry



Skříňka rozměr:  526x536x205mm

Sokl rozměr:  605x536x205mm

Barva šedá

Regulátor MESURA B10M

Propojovací armatury a armatury na výstupu z plynoměrů s kulovými uzávěry

Použití: pro dvě odběrná místa na jedné plynové přípojce

Umístění: a) do niky obvodového zdiva

               b) na zděný základ v oplocení na hranici pozemku, bez nutnosti obezdění

               c) na základový plastový podstavec, který lze přiobjednat

ARCO 77 vybavení

Přípojka ARCO 77 s kompletní montáží.

Skříňka rozměr:  750x750x300

rám "H"

Regulátor Mesura B25, B50

Skříňka umožňuje montáž plynoměrů G16 nebo G25

a dvou plynoměrů G6 s roztečí 250mm.

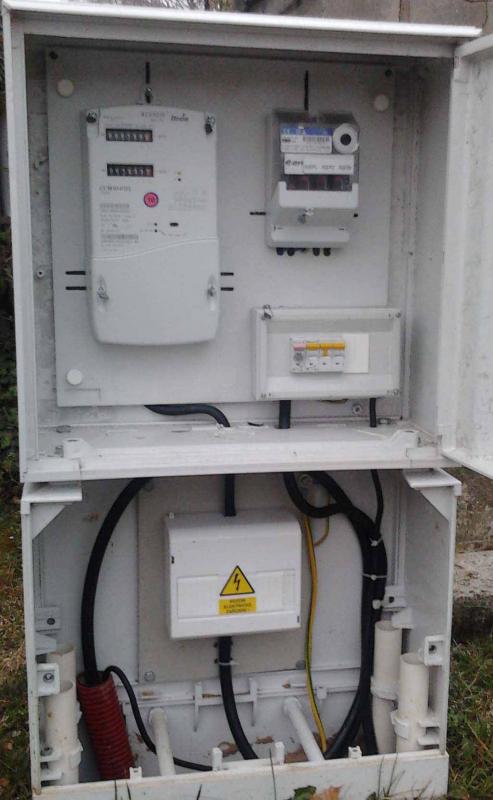

elektro přípojka S 300

Skříň S 300 pro elektropřípojku





Skříňka je dodávána s osazenou elektroměrovou deskou a 6-ti modulovým krytem jističů.

Na obrázku příklad s dvoutarifním el. měrem a spínačem impulsů HDO u novostavby dřevodomku.

přípojka S 22

Přípojná skříň S 22 s kompletní montáží pro regulátor a hlavní uzávěr







Skříňka rozměr:  v 340 x š 230 x 181 mm

Sokl rozměr:  v 660 x š 230 x 181 mm

Kulový kohout s přechodkou PE 25 nebo 32

Regulátor MESURA B 6 - B 10 - B 25 typ "U"

Skříňka neumožňuje montáž plynoměru !



Použití: a) do niky obvodového zdiva

           b) na zděný základ v oplocení, na hranici pozemku, bez nutnosti obezdění

           c) na základový plastový podstavec SC 22, který lze přiobjednat

Barva béžová.

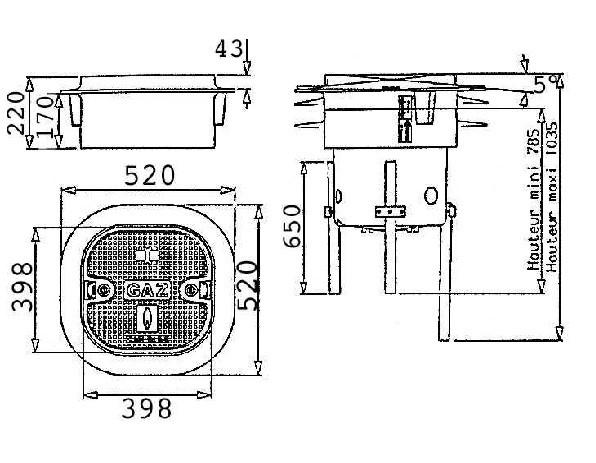

zemní moduly MODEGAZ

Tabulka zemních modulů Modegaz (Mg)

Označení modulu	Typ regulátoru	Vstupní napojení	Výstupní napojení	Max. průtok	Výstupní tlak
Mg 6	B6 ME	PE 32	PE 32	7,2 m3/hod	2 kPa
Mg 10	B10 ME	PE 32	PE 32/40	12  m3/hod	2 kPa
Mg 25	B25 ME	PE 32	PE 40	30  m3/hod	2 - 3,5 kPa plynule stavitelný
Mg 40/50	B40/50 ME	PE 32	PE 40	55/62 m3/hod	2 - 3,5 kPa plynule stavitelný
Mg 100	B100 ME	PE 32	PE 63	105 m3/hod	2 - 5 Pa                  5 - 10 kPa plynule stavitelný

Regulátory B6 a B10 mají výstupní šroubení 1"

Regulátory B25, B40 a B50 mají výstupní šroubení 5/4"

Regulátory B100 mají výstupní šroubení 2"

Označení ME znamená (M) přímé provedení a (E) znamená použití do zemního modulu.
